1St. Eltako FGW14 RS485-Bus-Gateway 30014017
ArtNr.: 41182401
Lieferzeit:
(2-3 Werktage) mindestens 1x ab Lager lieferbar
(2-3 Werktage) mindestens 1x ab Lager lieferbar
1St. Eltako FGW14 RS485-Bus-Gateway 30014017
Artikelbeschreibung:
 |
|||
| Mehrfach-Gateway. Bidirektional. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene. Das Gateway ist nur 1 TE breit, jedoch mehrfach verwendbar: Zum Einkoppeln von bis zu drei Funk-Empfangsmodulen, zur Direktverbindung über die RS232-Schnittstelle mit dem PC, zur Verbindung mit den Bus-Komponenten der älteren Baureihe 12 oder als Busverbinder von zwei RS485-Bussen der Baureihe 14. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. Funk-Empfangsmodule werden parallel an die Sub-Bus-Klemmen RSA2 und RSB2 sowie die Stromversorgungs-Klemmen GND und +12V angeschlossen. Bis zu 10 Taster-Eingabemodule FTS12EM werden ggf. in Reihe an die Sub-Bus-Klemmen RSA2 und RSB2 angeschlossen, ggf. in Reihe mit Funk-Empfangsmodulen FEM. Die PC-Verbindung erfolgt durch Anschluss an die Klemmen Tx und Rx. Baureihe 12-Aktoren werden an die Sub-Bus-Klemmen RSA2 und RSB2 angeschlossen. Eine Hold-Verbindung gibt es hier nicht. Ein zweiter Baureihe 14-Bus wird über die Klemmen RSA2/RSB2 eingespeist. Die Einstellungen des Betriebsarten-Drehschalters BA erfolgen gemäß Bedienungsanleitung. Installationshinweis: Nicht steckerfertige, elektrische Geräte oder Bauteile, müssen von einer qualifizierten Elektrofachkraft installiert werden. Bitte beachten Sie auch die Gebrauchsanweisung. Weitere Infromationen erhalten hier § 13 NAV. EAN: 4010312313855 |
|||

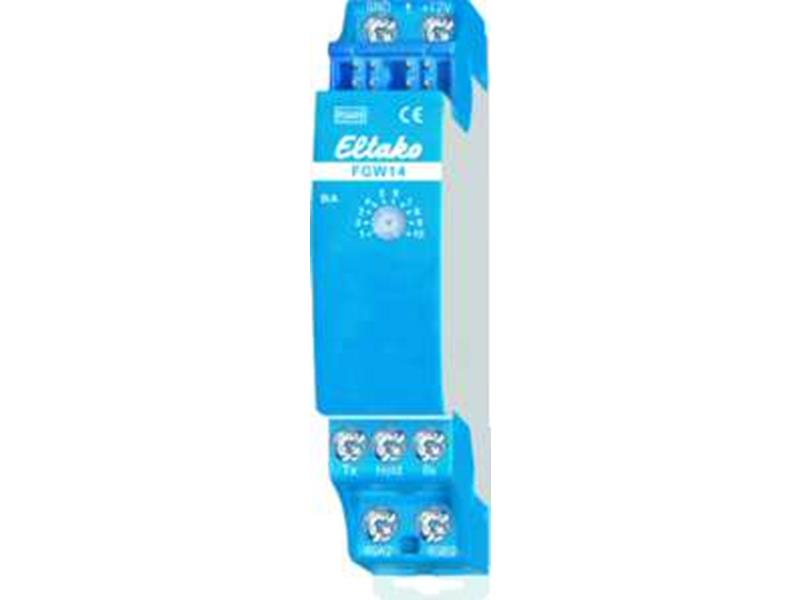

| Produktfoto: | |||
|
|
||
